JWM型閥瓣研磨機、閘板研磨機描述：

       JWM型行星變頻研磨機是國家技術專利產品公司擁有自主知識產權，專利號：ZL 2014 2 0433044.9。該機采用了行星差動原理，研磨盤旋轉同時活動圈也轉，既有公轉又有自轉，研磨工作效率高和研磨質量好，特別適合閘閥閥瓣平面密封面的研磨。JWM型研磨機由機架、主磨盤、活動圈、減速器、電機、變頻器、啟動開關等組成。該機工作效率與手工操作相比可提高工效十倍以上，在工件環形密封面毛坯表面粗糙度為6.3、材料為HRC30-50的前提下經研磨加工后可以達到表面粗糙度為0.4、密封面吻合度不低于80%的效果。操作靈活輕便，勞動強度低，生產工效高，效果好，隨心所意，一個人可操作多臺設備，是閥門制造業使用單位和維修閥門單位的理想研磨設備。



● 適用于閥板和閥座密封面的研磨。

● 閥板和閥座密封面研磨運動軌跡，既有公轉又有自轉，

    密封面研磨表面粗糙度可達Ra0.8μm，吻合度≥80%。

● 操作靈活輕便，勞動強度低，一人可值守多臺設備，生產效率高。



Technical performance and feature

● It's suitable to lap seating surfaces of gate and seat ring.

● A lapping movement of gate and seat ring is either revolution or rotation.

   Its surface roughness  reaches Ra 0.8 μ and tightness ≥80%

● Easy, simple and reliable operation. A person can operate several lapping

   machines with a high efficiency.

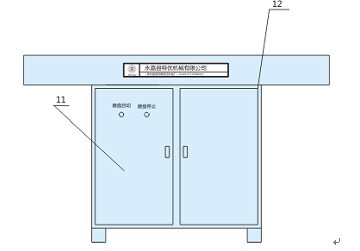

2.JWM型 閥瓣和閘板行星研磨機(外觀示意圖)

   JWM type wedge planet lapping machine (outline schematic figure)

1. 磨盤            2. 罩架              3 . 連軸器           4. 減速機            5. 電機          6. 小皮帶輪



7. 大皮帶輪    8. 大閥瓣擋圈9. 周向擋板         10. 小閥瓣擋圈 11. 電器柜    12. 機架





3.JWM型 主要技術參數及規格
